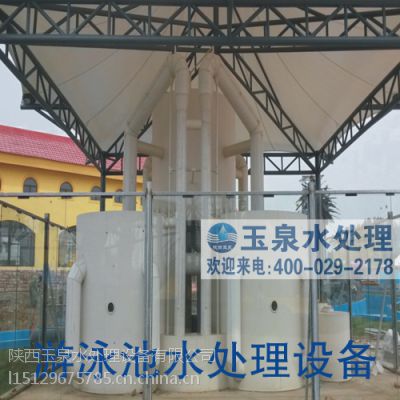

设备概述】     重力式游泳池水处理设备：无大型阀门、正水头过滤、冲洗自动化、造价低及操作管理方便等优点，被广泛应用于地表水净化、景观水净化、河湖水净化、地下水除铁除锰、自来水厂、工业循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤,以及室内游泳池水的过滤，等多种行业的水体净化。     目前，我公司开发设计制造的“·水专家”型无阀精滤机，是根据多年的成功运行经验和用户反馈意见、结合各种水体特性，及流体控制理论，不断更新完善，成功研制而出。设备本身采用UPVC材料做为整套设备材质，抗腐蚀，耐老化，设备保用40年以上。从此抛弃了笨重而容易锈蚀的金属材质和寿命短暂的各种玻璃钢材质。“朗悦·水专家”型无阀精滤机在国内和国际上尚属***，制做工艺达到国际***水平，水力自动化流体控制更加智能化和合理化。设备配置可根据用户不同要求设计制造单罐式、双罐组合式、三罐组合式、四罐组合式及多罐组合式。我公司拥有多项自主的创新知识产权。 【设备原理】     来水进入配水箱进行均匀分配，然后经过空气隔离装置进入过滤器，自上而下地过滤。由于滤层不断截留水体中的悬浮物，滤层的阻力逐渐增加，使得虹吸管水位上升，当水位上升至设定位置时进入虹吸辅助管内的抽气装置，由于水力作用将虹吸管内的空气带走，形成负压。当负压到达设计值时，便发生虹吸现象，此时水箱中的水形成倒流，从滤层下方自下而上的不断冲洗，滤层得到“再生：由于不断反洗滤层，反洗污水排至下水管道，水箱中水位下降至规定值时，虹吸作用被破坏，反洗结束，过滤器又重新开始工作。 【突出特点】 创新性效率：     创新性多罐多元化组合，占地面积小，适用于多种水体过滤，过滤介质可根据用户要求选用多种配级和介质。进水配水(分水)系统采用流体力学溶氧技术，增加水体溶解氧含量，遵许自然流水不腐理念。 全自动运行： 水力自动化控制系统重新优化，自动识别杂质沉积程度。采用高清晰透视窗可以随时观察罐体内部含污情况，虹吸部分采用分段液位指示，可以准确的预测出下一个反洗时间。并配置手动强迫反洗装置，用户根据实际情况适时操作，真正体现了智能化运行和人性化管理。 新型配水系统：     创新采用无阻力配水系统，滤板间隔仅为2.5毫米。均匀分布、无冲洗死角、滤速高、反冲强度大、冲洗***干净。使滤料达到***“再生’。 创新性滤体组合： 设备结构紧凑，滤室组合多元化，满足多种用户使用要求，无大型冲洗水箱，占地面积小，可节省土建约50％的费用。 维护管理简单： 不设专职人员管理，只做定期检查。不存在设备因设备腐蚀而更换和维修。 使用寿命长： 设备从内到外均采用高强度抗腐蚀***无害的UPVC塑料材质，从而***避免了因设备材质腐蚀而产生对水体的污染。外观为纯白色，美观大方，全套UPVC塑料设备保用40年以上。 设备安装方便：     设备为均布荷载，混凝土地面水平光渭，承载能力不小于4吨即可。进水管、出水管可以根据现场实际情况随意变化。 【应用领域】 1、游泳池水、景观水净化、喷泉水景、河湖水净化、观赏水池、养殖业水池水净化处理等。 2、石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的去除悬浮杂质过滤处理。 3、地表水净化，地下水除铁除锰。 4、城市、乡镇自来水厂的过滤处理。 5、软化、除盐处理的前处理的净化处理。 【技术参数】 1、平均滤速：l0～35m/h 2、平均反冲洗强度：15～32L/s·m2，反冲洗历时：3～5分钟。 3、反冲洗膨胀高度：45--55％ 4、溶解氧8.8mg/L。 5、进机所需水头4～5m，出机水头1.6～2.5m 6、浊度分析表 名  称 原水浊度 处理后浊度 备往 游泳池循环水处理 原水≤10NTU 滤后≤1NTU 河、湖景观水处理 原水≤30NTU 滤后≤5NTU 养殖业水处理 原水≤25NTU 滤后≤5NTU 自来水厂净化过滤 原水≤20NTU 滤后≤2NTU 循环冷却水旁滤 原水≤25NTU 滤后≤5NTU 絮凝沉淀过滤 原水≤35NTU 滤后≤5NTU 【设备如何选型】 步：确定循环周期 国家关于游泳池和水上乐园循环周期的规定 游泳池类池型 循环周期（h） 儿童池、嬉水池、气泡休闱池 1—2 造浪池、环流池 2—4 竟赛池、训练池 4—8 跳水池，宾馆池、公共池 6—8     注：以上参数仅供参考，具体循环周期的选择应根据游泳池的使用情况 来确定，我公司技木人员会为您提供合理的选型方案。     ***步：确定循环流量，即每小时处理水量     泳池总水量（m3 ）+循环周期（h）=每小时处理水量（m3/h）     第三步：确定滤机型号，同时确定水泵前吸式或水泵后吸式系统     1、水泵前吸式系统（此系统为推荐系统） a）机房地面与水平面标高相同；     b）机房地面高于水平面； c）机房地面低于水平面不大于1.2米。 景观水工艺流程说明：景观水自景观水体一端通过水泵提升进入YQ仿生水力自动化呼吸处理机，在处理机内经过曝气溶氧、浮选去泡、七层精滤、自动反冲洗、杀菌消毒等五重处理后（本处理机处理效果优良，景观水处理后一般不需消毒，杀菌消毒功能仅作为突发性外源污染治理时的备用功能），自流返回景观水体，通过景观水体另一端（进水端）进入水体。景观水体内的水自进水端向吸水端缓慢流动，经过一定时间，又进入处理机再次处理。如此，经过不断的反复的循环处理，进入景观水体的污染物质也就不断的被处理机即时处理掉，从而保持景观水体永远纯净、鲜化、活化。 2、水泵后吸式系统（此系统比前者复杂）  A）机房地面需低于水平面4.5米以上． 泳池工艺流程说明：游泳池水自泳池吸水端通过水泵提升进入YQ仿生水力自动化呼吸处理机，在处理机内经过曝气溶氧、浮选去泡、七层精滤、自动反冲洗、杀菌消毒等五重处理后（恒温泳池还需经换热系统进行补热），自流返回泳池，通过泳池另一端（进水端）进入泳池。泳池内的水自进水端向吸水端缓慢流动，经过一定时间，又进入处理机再次处理。如此，经过不断的反复的循环处理，进入泳池的污染物质也就不断的被处理机即时处理掉，从而保持泳池水永远纯净、鲜化、活化。 泳池水消毒需要的消毒剂由固化在处理机上的加药系统自动加入，取消了加氯机、氯瓶、加氯间等设备设施，方便实用。 【水质标准】 国际泳联游泳池水质标准 我国人工游泳池水质标准 序号 项目 标准值 序号 项目 标准值 1 泳池水温 26±I℃ 1 泳池水温 22—26℃ 2 PH值 7.2—7.6 2 PH值 6.5—8.5 3 浑浊度 <0.IFTU 3 浑浊度 ≤5NTU 4 游离性余氯mg/L 0.3—0.6 4 游离性余氯mg/L 0.3—0.5 5 细菌总数个mg/L <100 5 细菌总数个mg/L <1000 6 大肠杆菌个mg/L 不可检出 6 大肠杆菌个mg/L ≤I8 7 THM三氯甲烷mg/L <20 7 THM三氯甲烷mg/L 8 清晰度 清晰看见个游泳池 8 清晰度 【无阀精滤机和砂缸经济技术分析】 技术指标 朗悦(YQ)系统 砂缸压力系统 过滤介质组成 7层反复合滤料 单层石英砂 介质最小粒径 0.15～0.2mm 0.5～0.8mm 出水浊度NTU <0.1NTU 3～5NTU 水中溶解氧 高(有曝气功能) 低(无曝气功能) 能否去除尿素 能 不能 反冲方式 水力自动化 人工手动 设备系统材质 UPVC塑料 金属 机房面积 小 大 自动化程度 高 低 是否需要更换内衬 不需要 需要 补充水量 仅补少量反洗水 定期大量补水 寿命情况 40年以上 3-5 【无阀精滤机技术参数】（泳池按8小时循环，景观水按48-72小时循环） 型号 适用游泳池（m2) 适用景观湖（m2) 进出管径(mm) 排污管径(mm) 设备净重（kg） 外形尺寸 YQ一1 50～160 100～300 75～100 150 1200 1300*1300*3600 YQ一2 160～280 300～800 100～150 200 2300 1700*1700*3600 YQ一3 280～480 1350～2400 150～200 200 3900 2200*2200*3800 YQ一4 500～700 2400～3300 200～250 250 6000 2600*2600*3800 YQ一5 700～1000 3300～4800 200～250 300 8600 3000*3000*3800 YQ一6 1000～1600 4800～7500 200～300 300 12000 3400*3400*4400 YQ一7 1600～2400 6000～9000 250～350 400 15100 4000*4000*4400 YQ一8 2500～3200 8000～12000 250～400 400 19000 4400*4400*4400 YQ一9 3500～4000 10000～15000 300～500 500 23000 4800*4800*5000 YQ一10 4000～4800 11000～16500 350～500 500 30000 5400*5400*5000 YQ一11 4800～5600 14000～21000 400～500 600 34000 5400*5400*5000 YQ一12 5600～6400 16000～24000 400～600 600 40000 6200*6200*5000   【每台机型配用水泵动率参数】 型号 共用水泵台数 工作台数 单台水泵流量m3/h 水泵功率／台 YQ一1 2 1 20 1.1 YQ一2 2 1 35 1.5 YQ一3 2 1 60 1.5 YQ一4 2 1 120 4 YQ一5 3 2 87 3 YQ一6 3 2 120 4 YQ一7 4 3 100 4 YQ一8 4 3 120 4 YQ一9 4 3 130 5.5 YQ一10 4 3 140 7.5 YQ一11 4 3 180 7.5 YQ一12 4 3 200 11 【质量评定】 在工程项目质量控制中，要对施工过程质量进行控制，也要对最终产品的质量进行控制。因此，质量控制的依据应体现这两部份质量控制的要求，要重点对材料、配件、设备的质量进行控制和对工序质量进行控制，除了共同的合同文件、设计图纸以外，还应满足以下规范的有关规定和要求。 ※建筑给排水设计规范（GB 50015—2003) ※建筑施工安全检查标准（JGJ59—99） ※建筑工程施工质量验收统一标准（GB50300—2001） ※游泳池和水上游乐池给水排水设计规程（CECS：2002） ※游泳场所卫生标准（GB9667—1996） ※埋地硬聚乙烯(PVC—U)给水管道工程技木规程（CECS17：2000） ※建筑给水硬聚氯乙烯管道设计与施工验收规程（CE CS41：92） ※农村给水设计规范（CECS82：96） ※工业给水系统可靠性设计规范（CECS93：97） ※低温低浊水处理设计规程（CECS110：2000） 主要监测仪器和设备：水平尺、万用表、摇表、盒尺、压力表、卡尺、管道试压装置、水质PH值比色计、ORP检测比色计、水质自动监测仪等。 游泳池水处理设备、游泳馆水处理设备、死海漂浮浴、温泉洗浴、桑拿健康中心 我公司技术：***国际***水力自动化全UPVC塑料     无腐蚀    无维修     无耗材       无操作 节能：节省人力88％ 节省药品88％  节省耗材88％       节省补水80％  节省耗电80％   节省热能88％ 品质：—池精水    精澈见底    天蓝透明       ***换水    自动溶氧    鲜化活化
